YJ----交聯聚乙烯絕緣

V----聚氯乙烯護套

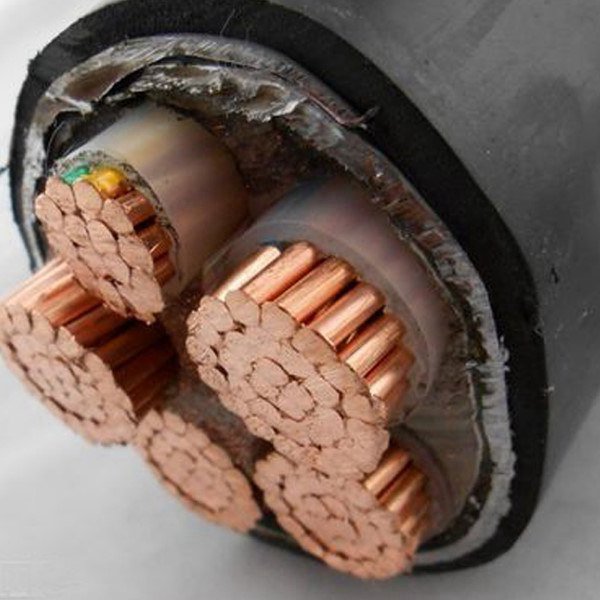

YJV電纜類型的名稱為：交聯聚乙烯絕緣聚氯乙烯護套電力電纜

交聯聚乙烯絕緣電力電纜具有杰出的熱-機械功能，優異的電氣功能和耐化學腐蝕功能，還具有結構簡略，重量輕，敷設不受落差限制等長處，目前廣泛應用于城市電網，礦山和工廠的新穎電纜。

電纜的絕緣-交聯聚乙烯是運用化學辦法和物理辦法使線型分子結構的聚乙烯轉化為立體網狀結構的交聯聚乙烯，然后大幅度的提高了聚乙烯的熱機械性，然后堅持了優異的電氣功能。

交聯聚乙烯絕緣電力電纜導體最高額外工作溫度為90℃，比聚氯乙烯絕緣，聚乙烯絕緣電纜均高，所以電纜的載流量也進一步提高。

執行標準

GB/T12706.2-2008額外電壓 1KVUm=1.2KV35KVUm=1.2KV擠包絕緣電力電纜及附件

IEC60502-2:2005額外電壓1~30KV擠包絕緣電力電纜及附件



運用要求

工作溫度

導體最高額外工作溫度90℃

導體短路溫度

最高溫度不得超越250℃，最長時刻不超越5秒。



設備敷設溫度

電纜設備敷設溫度不低于0℃

空氣中敷設：環境溫度40℃

土壤中敷設：環境溫度25℃

詳細參數

類型

銅芯

類型

鋁芯

名稱

適用范圍

YJV[1]
YJY

YJLV


YJLY

敷設于室內，隧道、電纜溝及管道中，也可埋在松散的土壤中，電纜能接受一定的敷設牽引，但不能接受機械外力作用的場所





YJV22


YJY23

YJLV22


YJLY23

銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

適用于室內、隧道、電纜溝及地下直埋敷設，電纜能接受機械外力作用，但不能接受大的拉力

YJV32


YJY33

YJLV32


YJLY33

銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜

銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜

適用于高落差地區，能接受機械外力和適當?shù)睦?/p>

YJV42

YJY43

YJLV42

YJLY43

銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜

銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜

適用于高落差地區，能接受機械外力和適當?shù)睦?/p>

設備運用



挑選辦法

電纜的額外電壓用U0/UUm來表示：U0電纜規劃用的導體對地或金屬屏蔽之間的額外工頻電壓，U電纜規劃用的導體間的額外工頻電壓，Um設備可接受的最高體系電壓的最大值。

依據電纜的敷設環境及負荷的不同，正規劃挑選電纜的標準類型標準。非鎧裝型適用于架空，室內，隧道，電纜溝等場合，不能接受J機械外力作用，鎧裝型同非鎧裝適用的條件外可直埋于地下。能接受一定的機械外力作用。單芯電纜不允許敷設在發作磁性的管道中。易燃易爆，化學腐蝕性及高溫，低溫等場所應挑選特殊類型的電纜。



儲存和運送

電纜在儲存中，應標準包裝避免暫時露天陽光暴曬，兩端頭牢靠密封，不允許暫時存放在濕潤的環境中，且電纜盤不能平放。運送時應考慮盤高且有用固定，吊裝時不允許幾盤同時吊裝，禁止從高處推下。



敷設設備

電纜敷設應采用專用工具，如放線架，導輥等，敷設過程中避免機械損傷，遠離熱源。

電纜穿管敷設時，管道內徑不小于電纜外徑的1.5倍多，多根電纜穿管時禁止電纜揉捏，電纜的總面積不超越管內總面積的40%

產品標準

產品標準 standard

本產品按GB12706額外電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準出產，同時還可依據用戶需要按國際電工委員會引薦標準IEC英國標準、德國標準及美國標準出產。



運用特性

工頻額外UO/U為0.6/1KV

電纜導體允許暫時最高工作溫度為90℃。

短路時（最長繼續時刻不超越5s電纜導體的最高溫度不超越250℃。.

電纜敷設時環境溫度應不低于0℃。

電纜彎曲半徑：不小于電纜外徑的15倍。



芯數

單芯、2芯、3芯、4芯、5芯、3+13+24+1預分支電纜等

電纜分類

依據壓進行分類并沒有嚴格的區分，只是依據業內普遍認同的說法進行區分。依據運用電壓，yjv電纜可分為

1KV及以下為低壓電纜；

1KV~10KV為中壓電纜；

10KV~35KV為高壓電纜；

35~220KV為特高壓電纜。
