1、丈量10kV電力電纜,選用何種兆歐表?運用前應作哪些查看?

丈量10kV電力電纜,選用何種兆歐表

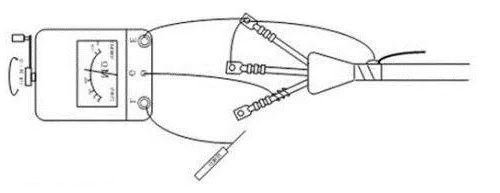

 丈量10KV電力電纜接線

挑選2500V兆歐表一只(帶有測驗線),將兆歐表水平放置,未接線前先做外表外觀查看及開路、短路實驗,承認兆歐表無缺。(兆歐表的查看辦法見前題)搖測的接線辦法應正確(接線前應先放電)。

搖測項目是相間及對地的絕緣電阻值,即U—V、W、地;

V—U、W、地;

W—U、V、地。共三次。



2、對10kV電力電纜的絕緣電阻有何要求?

答:判別合格的規范規則如下:

(1)長度在500m及以下的10kV電力電纜,用2500V兆歐表搖測,在電纜溫度為+20℃時,其絕緣電阻值不該低于400MΩ。

(2)三相之間,絕緣電阻值比較一起;若不一起,則不平衡系數不得大于2.5。

(3)本次測定值與前次測定的數值,換算到同一溫度下。其值不得下降30%以上。1KV及以下電力電纜的絕緣電阻值,在電纜溫度為20攝氏度時,不該低于1MΩ。



3、試述對一條運轉中的10kV電力電纜丈量的全進程(按操作次序答復、包含判別該電纜是否可持續運轉。安全措施應滿足)。

答:搖測辦法及進程如下:

首要履行有關的安全措施:

安排預備:

1)要求簽發作業票;           2)填寫操作票并經模仿板試操作準確無誤;

3)確認作業負責人和監護人;   4)如須減輕負荷,應提早告訴受影響的用戶。

物質預備:

1)預備安全用具(絕緣桿、絕緣手套、暫時接地線、絕緣靴、標示牌);

2) 2500V兆歐表一只(帶有測驗線)(經查看杰出);

3)其他用具及資料(電工東西等);

資料預備:

按操作票進程,將變壓器推出運轉,到達“檢修狀況”:1)停電   2)驗電   3)掛暫時接地線  4)懸掛標示牌

進程:

(1)被遙測電纜有必要停電、驗電后,再進行逐相放電,放電時刻不得小于1min,電纜較長電容量較大的不少于2min;

(2)撤除被測電纜兩頭銜接的設備或開關,的用于燥、清潔的軟布,擦凈電纜頭線芯鄰近的塵垢;

(3)按要求進行接線,應正確無誤。如搖測相對地絕緣,將被測相加屏蔽接于兆歐表的“G”端子上;將非被測相的兩線芯銜接再與電纜金屬外皮相銜接后一起接地,一起將一起接地的導線接在兆歐表“E”端子上;將一根測驗接線在兆歐表的“L”端子上,該測驗線(“L”線)另一端此刻不接線芯,一人用手抓住“L”測驗線的絕緣部分(帶絕緣手套或用絕緣桿),另一人滾動兆歐表搖把達120r/min,將“L”線與線芯觸摸,待1分鐘后(讀數安穩后),記載其絕緣電阻值,將“L”線撤離線芯,中止?jié)L動搖把,然后進行放電;

(4)搖側中外表應水平放置,搖測中不得減速或停搖;

(5)遙測作業應至少兩人進行,須帶絕緣手套。遙測前、后有必要進行充沛放電;

(6)被測電纜的另一端應做好相應的安全技術措施,如派人看守或裝設暫時遮攔等。

搖測中的安全注意事項:

(1)搖測前和搖測后都應放電;

(2)搖擺兆歐表的手柄時,轉速應盡量堅持額外值,更不得低于額外轉速的80%;

(3)電纜的另一端也有必要作好安全措施,勿使人挨近被測電纜,更不能形成反送電事端;

(4)為確保外表安全。要做到將兆歐表搖至120r/min后,再將兆歐表的“L”線接被測電纜線芯,撤離測驗線“L”后方可中止搖擺手柄。
