供配電與電氣防火防爆

四年共考了10分

經過本章的學習，了解消防用電設備供配電體系的基本要求；把握電氣防火防爆要求及應采納的技術辦法。


考點一 供配電體系的設置

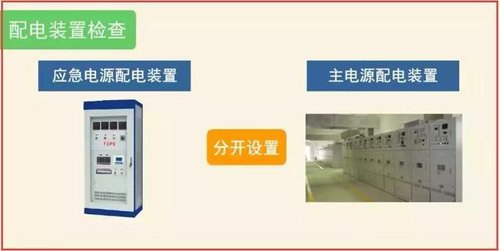

1.配電裝置查看

消防用電設備的配電裝置，應設置在建筑物的電源進線處或配變電所在，應急電源配電裝置要與主電源配電裝置分隔設置。假如受地域約束，無法分隔設置而需求并排安置時，其分界處要設置防火間隔。


2.發動裝置查看

當消防用電負荷為一級時，應設置主動發動裝置，并在主電源斷電后 30s 內供電；當消防負荷為二級且選用主動發動方法有困難時，可選用手動發動裝置。

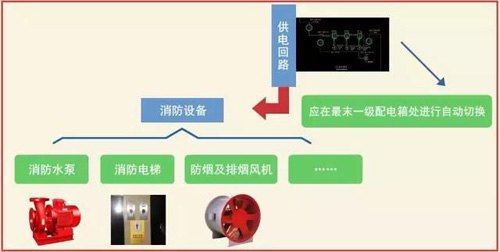

3.主動切換功用查看

消防水泵、消防電梯、防煙及排煙風機等消防用電設備的兩個供電回路，應在最末一級配電箱處進行主動切換。


考點二 消防用電設備供電線路的敷設

1.選用礦藏絕緣電纜時，可直接選用明敷設或在吊頂內敷設。

2.選用難燃性電纜或有機絕緣耐火電纜時，在電氣豎井內或電纜溝內敷設可不穿導管維護（阻隔）。

3.當線路暗敷設時，要對所穿金屬導管或難燃性剛性塑料導管進行維護，并要敷設在不焚燒結構內，維護層厚度不小于 30mm。

考點三 消防用電設備供電線路的防火封堵辦法

在下列情況下應采納防火封堵辦法：

1.穿越不同的防火分區。

2.沿豎井筆直敷設穿越樓板處。

3.管線進出豎井處。

4.電纜地道、電纜溝、電纜間的隔墻處。

5.穿越建筑物的外墻處。

6.至建筑物的入口處，配電間、操控室的溝道入口處。

7.電纜引至配電箱、柜或操控屏、臺的開孔部位。

考點四 平面安置

1.室外變、配電裝置距堆場、可燃液體儲罐和甲、乙類廠房庫房不小于 25m；

2.距其他建筑物不小于 10m；

3.距液化石油氣罐不小于 35m；

4.戶內電壓為 10kV 以上、總油量為 60kg 以下的充油設備，可裝置在兩邊有隔板的間隔內；

5.總油量為 60～600kg 者，應裝置在有防爆隔墻的間隔內；

6.總油量為 600kg 以上者，應裝置在獨自的防爆間隔內。

7.10kV 及其以下的變、配電室不該設在爆破風險環境的正上方或正下方。

考點五 變、配電裝置防火辦法的查看

1.變壓器維護

變壓器高壓側可經過選用過電流繼電器來進行短路維護和過載維護。

2.避免雷擊辦法

在變壓器的架空線引進電源側，應裝置避雷器。

3.接地辦法

在中性點有杰出接地的低壓配電體系中，應該選用維護接零方法。

4.過電流維護辦法

回路內應裝設斷路器、熔斷器之類的過電流防護電器來防備電氣過載引起的災禍。防護電器的設置參數應滿意下列要求:

1)防護電器的額定電流或整定電流不該小于回路的核算負載電流。

2)防護電器的額定電流或整定電流不該大于回路的答應繼續載流量。

3)確保防護電器有用動作的電流不該大于回路載流量的 1. 45 倍。

5.短路防護辦法

短路防護應在短路電流對回路導體和其銜接點發作風險的熱效應及機械效應前堵截回路的短路電流?；芈穬?nèi)應設置短路防護電器，來防備電氣短路引起的災禍。

1)短路防護電器的遮斷容量不該小于其裝置方位處的預期短路電流。

2)被維護回路內任一點發作短路時，防護電器都應在被維護回路的導體溫度上升到答應限值前堵截電源。

6.剩下電流維護裝置

1)在裝置帶有短路維護的剩下電流維護裝置時，有必要確保在電弧噴出方向有滿足的飛弧間隔。

2)留意剩下電流維護裝置的作業條件。在高溫、低溫、.高濕、多塵以及有腐蝕性氣體的環境中運用時，應采納必要的輔佐維護辦法，以防剩下電流維護裝置不能正常作業或損壞。

3)剩下電流維護裝置的漏電、過載和短路維護特性均由制造廠調整好，不答應用戶自行調理。

考點六 低壓配電和操控電器防火辦法的查看

核對操控電器的銘牌、設備是否契合運用要求，查看設備的接線是否正確，關于呈現的問題應及時處理。

同一端子上導線銜接不該多于兩根，且兩根導線線徑相同，防松墊圈完全。進線處應選用銅制或有電鍍金屬層防銹的螺栓和螺釘銜接，金屬外殼的零線或地線銜接牢靠。

考點七 電氣線路防火辦法查看

防備電氣線路短路的辦法：兩米以內的電線，應選用鋼管或硬質塑料套管維護防備電氣線路過載的辦法：不予許用鐵絲、銅絲替代熔絲，調整用電時刻，避免負載過大防備電氣線路觸摸電阻過大的辦法：銅線鋁線相接，宜選用銅鋁過渡接頭，經過較大電流的接頭，應選用油質或氧焊接頭，在銜接后加彈力片后擰緊。

屋內布線的設置要求：挑選適宜的電線，導線之間堅持適宜的間隔。

考點八 插座與照明開關

1.在濕潤場所中，插座應選用密封型并帶維護地線觸頭的維護型插座，裝置高度不低于 1.5m。

2.車間及試（實）驗室的插座裝置高度距地上不小于 0.3m；特別場所暗裝的插座裝置高度距地上不小于 0.15m；

3.非暫時用電不宜運用移動式插座。當運用移動式插座時，電源線要選用銅芯電纜或護套軟線。

考點九 照明用具

鹵素?zé)簟?0W 以上的白熾燈等高溫照明燈具不該設置在火災風險性場所。

發作腐蝕性氣體的蓄電池室等場所應選用密閉型燈具。

貯存可燃物的庫房及相似場所照明光源應選用冷光源。

超越 60W 的白熾燈、鹵素?zé)?、熒光高壓汞燈等照明燈具（包含?zhèn)流器）不該裝置在可燃資料和可燃構件上，聚光燈的聚光點不該落在可燃物上。
